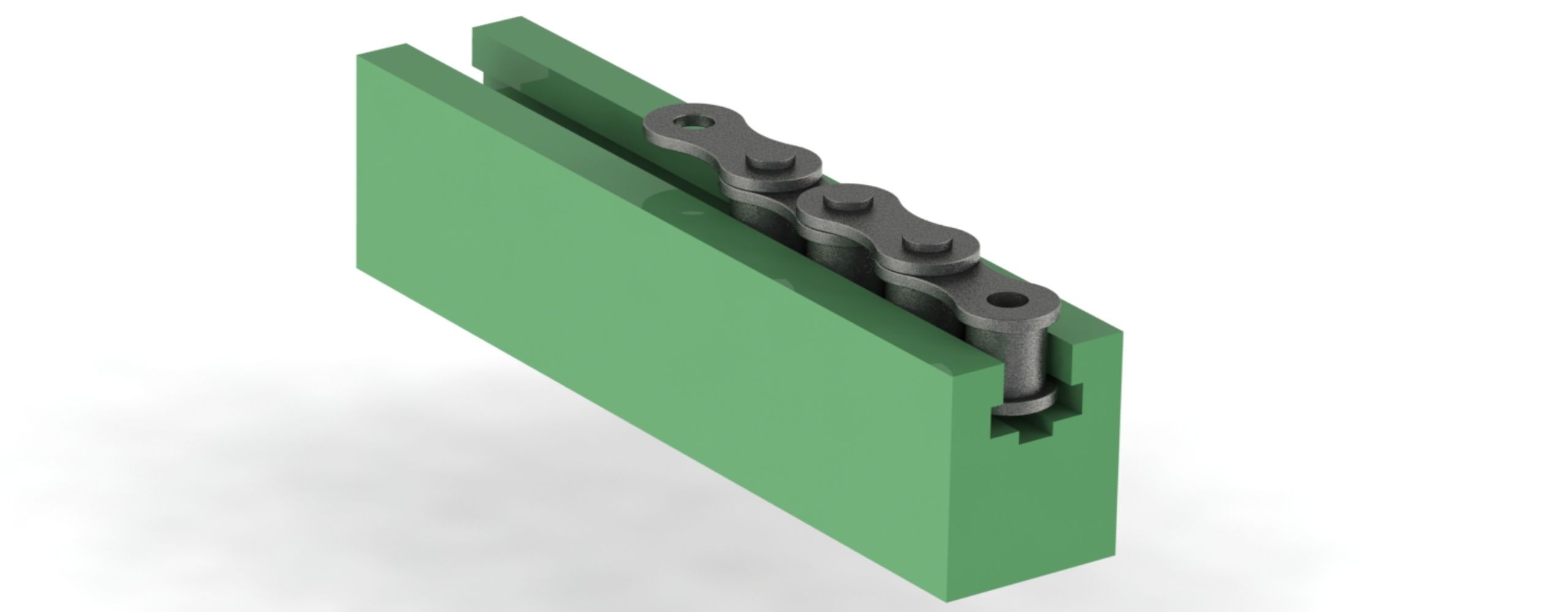

chain diameters
|

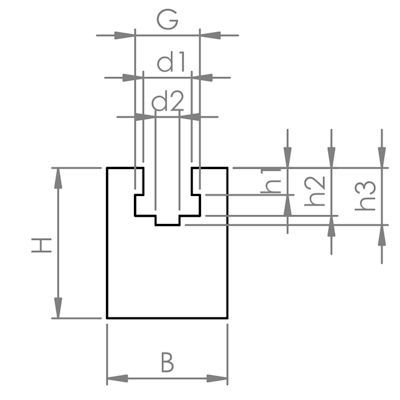

chain No. DIN 8187/8188
|
B
|
H
|
h1
|
h2
|
h3
|
d1
|
d2
|
G
|
|---|---|---|---|---|---|---|---|---|---|
| 3/8" X 5/32" | 20 | 25 | 3,6 | 7 | 8 | 6,6 | 4 | 9,4 | |
| 3/8" X 7/32" | 06B-1 | 20 | 25 | 5,5 | 8,9 | 10 | 6,6 | 4 | 9,4 |
| 1/2" X 3/16" | 083-1 | 20 | 25 | 4,5 | 8 | 9,5 | 8 | 4 | 10,8 |
| 1/2" X 1/4" | 085-1 | 24 | 30 | 6,2 | 9,8 | 11,3 | 8 | 5 | 11,8 |
| 1/2" X 1/4" | G=12,8 | 24 | 30 | 6,2 | 10,2 | 11,7 | 8,8 | 5 | 12,8 |
| 1/2" X 5/16" | 08B-1 | 24 | 30 | 7,4 | 11,5 | 13 | 8,9 | 5 | 12,8 |
| 5/8" X 1/4" | - | 30 | 30 | 6,2 | 10,2 | 11,6 | 10,6 | 6 | 15,4 |
| 5/8 X 3/8" | 10B-1 | 30 | 35 | 9,3 | 13,5 | 14,9 | 10,6 | 6 | 15,4 |
| 3/4" X 7/16" | 12B-1 | 40 | 35 | 11,3 | 15,9 | 17,5 | 12,4 | 7 | 17 |
| 1" X 17mm | 16B-1 | 40 | 45 | 16 | 25,7 | 27 | 16,4 | 10 | 24 |
| 1 1/4" X 3/4" | 20B-1 | 50 | 50 | 18 | 29,5 | 31,7 | 20 | 11 | 28 |
| 1 1/2" X 1" | 24B-1 | 60 | 60 | 24 | 38,2 | 41,2 | 27 | 16 | 36,6 |
| 1 3/4" X 31mm | 28B-1 | 60 | 70 | 30 | 47 | 49 | 30 | 17 | 41 |
| 22 x 36mm | 32B-1 | 70 | 75 | 30 | 47,3 | 50 | 31 | 19 | 44,6 |
All special sizes available. ( Tolerances acc. to DIN 2768 medium )
