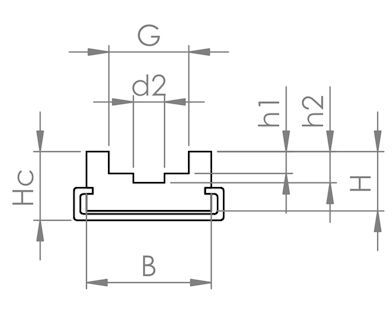

Kettenabmessung
|
Ketten-Nr. DIN 8187
|
B
|
G
|
Hc
|
H
|
h1
|
h2
|
d2
|
C-Stahl
|
|---|---|---|---|---|---|---|---|---|---|
| 1/2" X 5/16" | 08B-1 | 20 | 12,8 | 11 | 9,5 | 3,5 | 5 | 5 | C-1 |
| 5/8" X 3/8" | 10B-1 | 24 | 15,4 | 18 | 12 | 3,6 | 5 | 6 | C-5 |
| 3/4" X 7/16" | 12B-1 | 24 | 17 | 18 | 12 | 3,9 | 5,7 | 7 | C-5 |
| 1" X 17mm | 16B-1 | 33 | 24 | 30 | 20 | 8,4 | 10,6 | 10 | C-9 |
Alle Sonderausführungen lieferbar. (Toleranzen nach DIN 2768 mittel)
