Profil 12


Profil 12

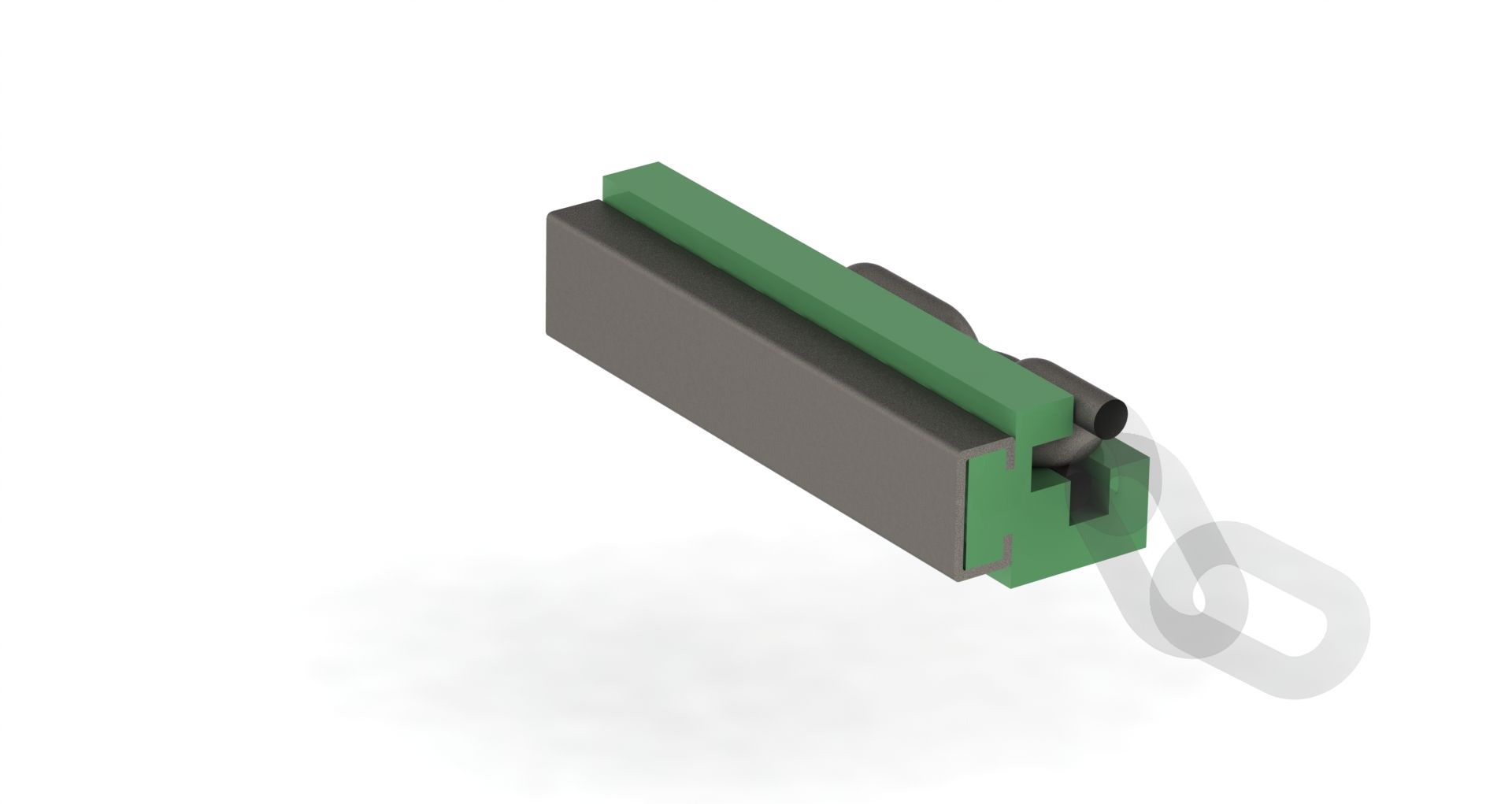

Gleitschiene für Rundgliederketten

Download:
Datenblatt Profl 12

Profil 12


Nenndicke d DIN 766/764
B
Hc
H
d
h2
h3
C-Profil
6 27 34 32 7 10,5 17,5 C-3
8 32 42 39 9,5 12,5 20,5 C-5
10 42,5 56 53 11,5 16,5 25,5 C-9
13 60 70 67 15 20,5 33,5 C-12


Alle Sonderausführungen lieferbar. (Toleranzen nach DIN 2768 mittel)
